MAKALAH

“Sistem Kinerja Memori Komputer”

Disusun untuk memenuhi tugas mata kuliah Arsitektur dan Organisasi Komputer

Dosen Pembimbing :

Anwari, S.Kom., MT

Kelompok 6 :

Amin Rais

Ach. Faqih Yudi Yanto

Moh. Dedy Karimullah

Mohammad Riskiyanto

PROGRAM STUDI TEKNIK INFORMATIKA

FAKULTAS TEKNIK UNIVERSITAS MADURA

2018

KATA PENGANTAR

Puji syukur kami panjatkan kepada Allah swt. atas limpahan rahmat, hidayah serta inayah-Nya sehingga kami dapat menyelesaikan  tugas makalah ini tanpa suatu alangan yang berarti. Tidak lupa sholawat serta salam tetap tercurahkan kepada junjungan nabi besar Muhammad SAW yang telah membawa kita dari jaman jahiliah menuju jaman islamiah sekarang ini.

Adapun tujuan dari penyusunan makalah yang berjudul “Sistem Kinerja Memori Komputer” adalah sebagai pemenuhan tugas yang diberikan demi tercapainya tujuan pembelajaran yang telah direncanakan.

Tidak lupa ucapan terimakasih kami tujukan kepada pihak-pihak yang turut mendukung terselesaikannya makalah ini antara lain :

1.      Anwari, S.Kom., MT selaku dosen pembimbing,

2.      Rekan-rekan sekelompok yang bekerjasama menyelesaikan makalah ini, serta

3.      Semua pihak yang turut mendukung terselesaikannya makalah ini.

Kami menyadari dalam penyusunan makalah ini masih banyak kekurangan dan jauh dari kesempurnaan. Maka dari itu, kritik dan saran yang membangun sangat kami harapkan demi terciptanya makalah yang lebih baik selanjutnya. Dan semoga dengan hadirnya makalah ini dapat memberi manfaat bagi pembaca sekalian.

Penyusun

DAFTAR ISI

HALAMAN JUDUL.. i

KATA PENGANTAR.. ii

DAFTAR ISI. iii

BAB I  PENDAHULUAN.. 1

1.1.        Latar Belakang. 1

1.2.        Rumusan Masalah. 1

BAB II  PEMBAHASAN.. 2

2.1.        Pengertian Memori Komputer 2

2.2.        Jenis – jenis memori computer 3

2.3.        Sistem Kinerja Memori Komputer 9

BAB III  PENUTUP. 10

DAFTAR PUSTAKA.. 11

BAB I
PENDAHULUAN

1.1.       Latar Belakang

Demi memenuhi kebutuhan manusia perkembangan IT di dunia sangat pesat, mulai dari perkembangan sofware hingga hardware seperti prosesor dan memori. Tak dapat dipungkiri lagi komputer (PC) sekarang sangat berperan penting dalam kehidupan manusia dimana computer membantu pekerjaan manusia dengan cepat. Oleh karena itu sekarang ini perusahaan-perusahaan bersaing ketat sehingga harga komputer saat ini sangat murah.

Dapat dilihat, perkembangan dalam bidang hardware terutamanya memori, memori mengarah pada peningkatan kemampuan dan kecepatan memori dalam mengalirkan data baik dari dan ke prosessor maupun perangkat lain. Baik itu peningkatan access time maupun lebar bandwidth memori.

Selain itu, peningkatan juga ditunjukan dari segi kapasitas memori yang juga berkembang semakin pesat. Jika dulu, dengan sistem 8088, memori 1MB dalam satu keping memori sudah sangat mencukupi, kini bahkan beberapa perusahaan membuat kapasitas memori sebesar 2GB dalam satu kepingnya.

Yang tidak kalah berkembang adalah adanya kecenderungan penurunan tegangan kerja yang dibutuhkan oleh memori untuk bekerja secara optimal, sehingga juga dapat menghemat daya.

1.2.       Rumusan Masalah

a.       Apa yang dimaksud dengan Memori?

b.      Apa saja jenis-jenis Memori?

c.       Bagaimana kinerja sistem Memori?

BAB II
PEMBAHASAN

2.1.       Pengertian Memori Komputer

Memory Komputer, biasanya disebut dengan istilah : computer storage, computer memory atau memory, merupakan piranti komputer yang digunakan sebagai media penyimpan data dan informasi saat menggunakan komputer. Memory merupakan bagian yang penting dalam komputer modern dan letaknya di dalam CPU (Central Processing Unit).

Dalam penggunaan yang temporary (sementara), kita mengenal RAM (Random Access Memory). Jenis memory ini cepat namun hanya bersifat sementara atau dikenal dengan istilah volatile. Kebalikannya, ada memory yang mampu menyimpan data dan informasi secara permanent atau dikenal dengan istilah non-volatile. Memory ini biasa disebut dengan mass storage - optical disc, magnetic storage, contohnya : harddisk.

Komponen utama dalam sistem komputer adalah Arithmetic Logic Unit (ALU), Control Circuitry, Storage Space dan piranti Input/Output. Jika tanpa memory, maka komputer hanya berfungsi sebagai digital signal processing devices, contohnya kalkulator atau media player. Kemampuan memory untuk menyimpan data, instruksi dan informasi-lah yang membuat komputer dapat disebut sebagai general-purpose komputer.

Komputer merupakan piranti digital, maka informasi disajikan dengan sistem bilangan binary. Teks, angka, gambar, sudio dan video dikonversikan menjadi sekumpulan bilangan binary (binary digit atau disingkat bit). Sekumpulan bilangan binary dikenal dengan istilah BYTE, dimana 1 byte = 8 bits. Semakin besar ukuran memory-nya maka semakin banyak pula informasi yang dapat disimpan di dalam komputer (storage devices). Berikut ini beberapa gambar yang bisa mewakili bagaimana cara informasi disimpan dalam memory dan bagaimana data ditransfer dari satu bagian ke bagian lainnya.

2.2.       Jenis – jenis memori computer

Jenis memory berdasarkan letak jauh tidaknya dengan Central Processing Unit, dapat dibedakan menjadi Primary Storage, Secondary and Off-line Storage dan Tertiary Storage, seperti nampak pada gambar berikut:

1. Primary Storage, langsung terhubung dengan Central Processing Unit dan membantu fungsi kerja CPU. Seperti nampak pada diagram, Primary Storage terdiri dari 3 bagian, yaitu :

a.       Processor Register, merupakan bagian internal dari CPU. Register berisi informasi yang dibutuhkan oleh ALU untuk menjalankan instruksi. Register merupakan jenis memory yang paling cepat karena tergabung dalam silicon chip-nya CPU dan berfungsi sebagai electronic "flip-flops".

b.      Cache Memory, masih di dalam CPU, berfungsi sebagai penampung sementara untuk meningkatkan unjuk kerja CPU. Cache memory ini lebih lamban dibanding register, tapi berdaya tampung lebih besar. Jika dibandingkan dengan main memory, maka cache memory lebih cepat, tapi berdaya tampung lebih kecil. Cache memory ini berada diantara register dan main memory.

c.       Main Memory, menampung informasi program yang sedang dijalankan dan data-data yang sedang digunakan pada saat komputer dijalankan. Biasanya kita mengenal Main Memory dengan istilah RAM (Random Access Memory). Main memory terhubung ke CPU melalui memory bus yang merupakan superhighway, sehingga mampu mentrasfer data dari main memory ke register dengan kecepatan tinggi.

2. Secondary and Off-line Storage. Secondary storage membutuhkan channel Input/Output untuk mengakses informasi dan digunakan untuk menyimpan informasi secara permanen. Biasanya secondarey storage ini di sebut juga dengan istilah mass storage. Salah satu contohnya : harddisk. Secondary storage ini lebih lamban dibanding dengan memory, sebagai perbandingannya, bila mengakses informasi dengan main memory, waktu yang dibutuhkan adalah nanosecond. Sedangkan secondary storage membutuhkan waktu yang lebih lama, yaitu milisecond. Jenis dari secondary storage juga menentukan kecepatan aksesnya, contoh optical storage device (CD) lebih lamban dibanding magnetic storage device(Harddisk). Istilah Off-line Storage mengacu pada secondary storage yang digunakan untuk memindah data atau bisa juga disebut mobile data. contohnya : CD, DVD, Flash Memory, Memory Card, Floppy Disk, Zip Disk, atau Magnetic Tape.
3. Tertiary and Database Storage, merupakan suatu sistem penyimpanan dalam komputer yang terdiri dari satu atau lebih storage drives dan sebuah media library otomatis, misalnya tape library atau optical disc jukebox. Tertiary storage ini digunakan untuk menyimpan data-data yang jarang diakses, karena kecepatan aksesnya lebih lamban dibanding main memory (5-60 seconds). Namun tertiary storage ini dapat diakses secara otomatis. Contoh : saat komputer mengakses tertiary storage, maka pertama kali data yang diminta akan dicocokan dengan media library, kemudian, dengan bantuan lengan robot, mengambil media data dan meletakkan di media player. Bila telah selesai maka, media tersebut akan dikembalikan oleh lengan robot secara otomatis.

2.2.1. Memory Read Only (ROM)

Peralatan memori yang dapat dibaca namun tidak dapat ditulis oleh CPU. Sifat penyimpanannya permanen, jika catu dayanya ditiadakan, isi ROM tetap ada. Contoh : Switch Mekanis (computer menggunakannya untuk menyimpan konstansta yang digunakan untuk menentukan konfigurasi system(jumlah memori utama).

a.       PROM (Programming Read Only Memory) adalah ROM yang diprogram oleh pabrik pembuatnya dan kita tidak bisa mengubah isinya. Jenisnya : ROM Matriks Diode/Transistor BJT/FET

b.      EPROM (Erasable PROM) adalah ROM yang dapat dihapus dengan menggunakan sinar ultraviolet (UV-EPROM) dan kemudian deprogram kembali dengan menggunakan EPROM Programmer.

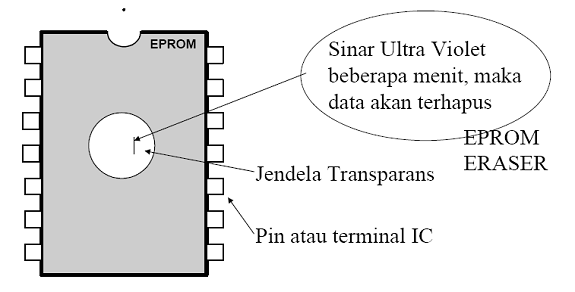

Cara menghapus EPROM :

1.      Lepaskan EPROM dari system

2.      Buka penutup jendela transparan

3.      Sinari jendela transparan dengan sinar ultraviolet beberapa menit (kurang lebih 15 menit).

 Cara memprogram EPROM :

1.    Hapus terlebih dahulu seluruh isinya dengan sinar ultraviolet

2.    Pasang EPROM pada EPROM Programmer

3.    Isilah EPROM dengan data menggunakan EPROM Programmer.

c.       EAROM(Electrically Alterable ROM) ROM yang dapat deprogram oleh computer dengan menggunakan operasi arus tinggi (high current) khusus, digunakan untuk menyimpan informasi yang jarang sekali berubah, contohnya : informasi konfigurasi.

d.      EEPROM (Electrically EPROM) Flash ROM yg isinya dapat dihapus dan diprogram secara elektris. Contohnya CMOS Setup pada PC. Jika ingin mengubah konfigurasi PC, maka pada saat booting tekan tombol Del sehingga muncul informasi konfigurasi yg akan diubah. Pengubahan konfigurasi, pada dasarnya adalah memprogram CMOS/EEPROM secara elektris.

Cara memprogram EEPROM :

·         EEPROM tetap terpasang pada sistem

·         Lakukan penghapusan dan pengisian data.

Kelebihan EEPROM dibandingkan dengan EPROM :

·         Isinya dapat diprogram bagian per bagian, sedangkan pada EPROM untuk memprogram harus menghapus seluruh isinya terlebih dahulu sehingga tidak memungkinkan pemmrograman bagian per bagian.

·         Penghapusan EEPROM lebih cepat dibandingkan EPROM, karena dilakukan secara elektris. Waktu penghapusan pada EEPROM dalam orde mili detik(ms) sedangkan pada EPROM pada orde menit.

·         Pemrograman EEPROM dapat dilakukan tanpa melepaskannya dari sistem, sedangkan untuk EPROM harus dilepaskan dari sistem.

2.2.2. Memory Read / Write

Memori Read/Write dapat diklasifikasikan menurut sifat pengoperasiannya adalah :

A.  Sifat Fisik

1.      Statis lawan Dinamis

a.      Static RAM (SRAM)

·         Untuk setiap word apabila telah ditulis tidak perlu lagi dialamatkan atau dimanipulasi untuk menyimpan nilainya.

·         Tidak perlu penyegaran. Datanya relatif stabil/statis sehingga tidak diperlukan adanya rangkaian “refresh”.

·         Dibentuk dari flip-flop yang nmeggunakan arus kecil untuk memelihara logikanya.

·         Digunakan untuk register CPU dan peralatan penyimpanan berkecepatan tinggi.

·         Merupakan sirkuit memori semikonduktor yang cepat dan mahal.

·         Kepadatan komponen rendah/kapasitas kecil.

b.      Dynamic RAM (DRAM)

·         Dibentuk dari kapasitor (peralatan yang digunakan untuk menyimpan muatan listrik) dan transistor

·         Menggunakan sirkuit pembangkit

·         Waktu siklusnya 2 kali access time (waktu access baca) yaitu waktu yang dibutuhkan untuk memanggil kembali data dari peralatan.

·         Perlu penyegaran. datanya tidak stabil/dinamis sehingga diperlukan rangkaian “refresh”.

·         Kepadatan komponen tinggi/kapasitas besar dan lebih murah.

2.      Volatil lawan Non-Volatil

a.      Memori Volatile

Membutuhkan sumber daya yang terus menerus untuk menyimpan nilainya. Contoh : RAM Static dan Dynamic.

b.      Memori Non Volatile

Tidak membutuhkan sumber daya yang terus menerus untuk menyimpan nilainya.

Contoh : ROM

3.      Read Destruktif lawan Read Non-Destruktif

a.       Memori Read Destruktif

·         Apabila dalam proses membaca word memori tersebut juga menghancurkan nilainnya.

·         Mempunyai 2 fase operasi yaitu read cycle dan restore cycle

·         Selama akses baca system penyimpan pertama kali akan membaca word dan selama akses tulis system penyimpanan pertama kali akan membaca word, yang mengakibatkan waku akses baca akan lebih pendek daripada waktu tulis.

Contoh : DRAM

b.       Memori Read Non-Destruktif

·         Dalam proses membaca word, memori tersebut tidak dapat dihancurkan.

·         Contohnya : SRAM dan ROM

4.      Removable lawan Permanen

a.      Memori Removable

·         Memori yang elemen aktifnya dapat dikeluarkan dari hardware system.

·         Contoh : disket, flash disk

b.      Memori Non Removable

·         Memori yang elemen aktifnya tidak dapat dikeluarkan dari hardware system.

·         Contoh : RAM dan hard disk

B.   Organisasi Logis

·         Teralamatkan (addressed)

Memori yang menggunakan alamat untuk menentukan sel yang dibaca dan ditulis.

·         Asosiatif

Memori yang menggunakan isi dari bagian word untuk menentukan sel yang dibaca atau ditulis

·         Akses Urut

Memori yang menggunakan piya magnetis untuk mengakses data secara urut.

C.  Memori Archival

·          Memori non volatile yang dapat menyimpan banyak data dengan biaya yang sangat sedikit dan dalam jangka waktu yang lama.Contoh : Tape(Pita), Disk dan Disk Optis

·         Disk Optis menyimpan data dengan mengubah secara internal sifat reflektif dari bidang kecil yang ada pada disk dan membaca data dengan cara mendeteksi secara visual yang telah diubah.

·         WORM Memori (Word Once Read Many Times) ideal untuk menyimpan archival, karena bila sekali telah ditulis ia secara fungsional menjadi ROM.

2.3.       Sistem Kinerja Memori Komputer

Ada tiga buah parameter untuk kinerja sistem memori, yaitu :

a.      Waktu Akses (Access Time)

·         Bagi RAM, waktu akses adalah waktu yang dibutuhkan untuk melakukan operasi baca atau tulis.

·         Bagi non RAM, waktu akses adalah waktu yang dibutuhkan untuk melakukan mekanisme baca tulis pada lokasi tertentu.

b.      Waktu Siklus (Cycle Time)

Waktu siklus adalah waktu akses ditambah dengan waktu transien hingga sinyal hilang dari saluran sinyal atau untuk menghasilkan kembali data bila data ini dibaca secara destruktif.

c.       Laju Pemindahan (Transfer Rate)

·   Transfer rate adalah kecepatan pemindahan data ke unit memori atau ditransfer dari unit memori.

·   Bagi RAM, transfer rate sama dengan 1/(waktu siklus).

·   Bagi non-RAM, berlaku persamaan sbb.:

TN = Waktu rata-rata untuk membaca atau menulis sejumlah N bit.

TA = Waktu akses rata-rata

N = Jumlah bit

R = Kecepatan transfer, dalam bit per detik (bps)

BAB III
PENUTUP

3.1.       Kesimpulan

Dalam sistem komputer, memori memiliki peran penting. Dari proses menyalakan sampai proses mematikan komputer, memori memiliki peran utama dalam memprosesan. Pada saat kita menyalakan komputer, device yang pertama kali bekerja adalah Processor. Processor sendiri adalah komponen digital murni, dan akan memproses data dengan sangat cepat. Sedangkan Hard Disk sebagian besar teknologinya merupakan mekanis yang tentu cukup lambat dibandingkan digital (Bandwidth atau Transfer Rate HDD Serial ATA berkisar 150 MB/s). Secara teoritis kecepatan data Processor berkisar 46x lebih cepat dibanding HDD. Artinya, apabila Processor menunggu pasokan data dari HDD akan terjadi “Bottle-Neck” yang sangat parah.Untuk mengatasi keadaan itu, diperlukan device Memory Utama (Primary Memory) atau disebut RAM.

3.2.       Saran

Setelah mengetahui sistem kinerja dari sebuah memori didalam komputer, maka dalam menggunkan komputer kita harus lebih memperhatikan kapasitas kemampuan dari komputer tersebut. Pemilihan spesifikasi komputer sesuai dengan keperluan pemakaian itu sangat penting.

DAFTAR PUSTAKA

Rudy Setiawan, 2012, Belajar Dalam Banyak Hal, http://rudysetiawan09.blogspot.com/2012/07/perbedaan-jenis-ram-dimm-dan-so dimm.html,  17 Oktober 2013.

Yoppy bagus budiarto, 2009, Gunadarma, http://yoppybagusbudiarto.wordpress.com/2009/11/17/karakteristik-ram-statik-dan-ram-dinamik/, 17 oktober 2013.

bhuday damar, 2011, Let’share, http://damarshare.blogspot.com/2011/05/pengertian-ram-sejarah-dan-jenis-jenis.html, 17 Oktober 2013.

Irmi, 2012,  http://irmi-memory.blogspot.com/2012/01/makalah-memory.html
